Plantas ovaladas de tratamiento de aguas residuales con tecnología MBBR
Las plantas de tratamiento de aguas residuales de las series AT 150 MBBR SL a AT 450 MBBR SL están diseñadas como plantas de un solo tanque que también pueden conectarse en paralelo en varias líneas.
Componentes y equipamiento de las plantas de tratamiento de aguas residuales ovaladas:
- Eje de soplador integrado
- Sopladores de membrana (230 V) o sopladores Roots (400 V)
- Unidad de control AQC Basic para plantas de tratamiento de aguas residuales (posibilidad de utilizar un módulo GSM para el control y la gestión remota de la planta).
Las plantas de tratamiento de aguas residuales AT MBBR SL se utilizan para el tratamiento de aguas residuales procedentes de edificios residenciales, apartamentos, hoteles y pensiones, restaurantes, colegios, caravanas y campings, empresas e industrias. Las plantas de tratamiento de aguas residuales AT MBBR SL utilizan el proceso de reactor de biofilm de lecho móvil (MBBR).
La gama de plantas de tratamiento de aguas residuales AT 150 a 450 MBBR SL está diseñada para soluciones de tratamiento descentralizadas y semicentralizadas, con un caudal de entre 22,5 y 67,5 m³/día, utilizando un único reactor biológico.
Las plantas de tratamiento pueden ampliarse mediante la instalación de varias líneas de tratamiento en paralelo.
 |
Diseño de la solución para el proyecto de PTAR |
 |
Apoyo durante el proyecto de la PTAR |
 |
Realización rápida y sencilla del proyecto de PTAR |
 |
Transporte en vehículos y contenedores estándar |
 |
Depósito integrado para el soplador |
 |
Conexión eléctrica de 230 V para la PTAR |
 |
Relleno reforzado del tanque con materiales clasificados |
 |
Sistema de cierre de acero inoxidable para PTAR |
 |
Control remoto de planta de tratamiento de aguas residuales
|
Descripción de la planta ovalada de tratamiento de aguas residuales Aquatec AT MBBR
Las plantas ovaladas de tratamiento de aguas residuales con tecnología MBBR (bioportador) AT MBBR SL utilizan el proceso de reactor de biofilm de lecho móvil (MBBR). El equipo consta de un tanque ovalado de polipropileno, un reactor biológico que integra los siguientes procesos: tratamiento primario/mecánico, acumulación de lodos primarios y secundarios, tratamiento biológico mediante el proceso MBBR y separación del agua purificada y los lodos en un decantador de lamelas.
El reactor biológico se divide en tres partes:
- Cámara de tratamiento primario,
- Cámaras de tratamiento biológico,
- Decantador de lamelas.
Las aguas residuales brutas fluyen por gravedad o se bombean desde una estación de bombeo aguas arriba hasta la cámara de tratamiento primario de la planta AT MBBR.
Las plantas de tratamiento de aguas residuales de la serie AT MBBR SL se suministran de serie, individualmente o como una línea tecnológica completa que consta de un reactor biológico totalmente de plástico, con la posibilidad de ampliación mediante una estación de bombeo (si fuera necesario) o mediante otra línea tecnológica de la planta de tratamiento de aguas residuales.

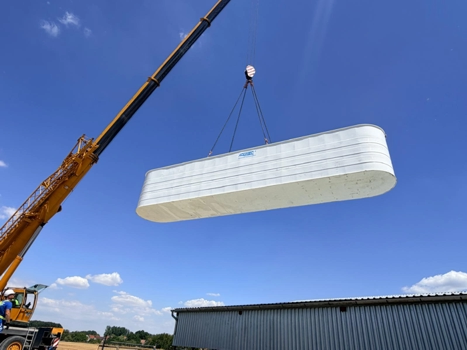

Las plantas de tratamiento de aguas residuales de las series AT 150 MBBR SL a AT 450 MBBR SL son ideales para su transporte en camiones convencionales o contenedores.
Valores tras el tratamiento biológico con AT MBBR SL
| Parámetro | Max. | ||
| DQOCr | 125 mg/l | ||
| BDO5 | 30 mg/l | ||
| SS | 30 mg/l | ||
Parámetros técnicos: plantas de tratamiento de aguas residuales AT 150 MBBR SL a AT 450 MBBR SL
| TIPO |
Caudal diario [m3/día] |
Carga diseñada [kg BDO5/día] |
Largo x Ancho x Altura del reactor [mm] |
Altura de entrada/salida [mm] |
Peso del reactor [kg] |
Nº de reactores |
Entrada de alimentación [kW] |
| AT150 mbbr SL | 22,5 | 9,0 | 6410x2260x2500 | 2200/2000 | 1400 | 1 | 0,90 |
| AT200 mbbr SL | 30,0 | 12,0 | 7110x2260x2500 | 2200/2000 | 1460 | 1 | 1,35 |
| AT250 mbbr SL | 37,5 | 15,0 | 8560x2260x2500 | 2200/2000 | 1750 | 1 | 1,35 |
| AT300 mbbr SL | 45,0 | 18,0 | 9760x2260x2500 | 2200/2000 | 2000 | 1 | 1,80 |
| AT350 mbbr SL | 52,5 | 21,0 | 10960x2260x2500 | 2200/2000 | 2230 | 1 | 2,25 |
| AT400 mbbr SL | 60,0 | 24,0 | 12000x2260x2500 | 2200/2000 | 2360 | 1 | 2,25 |
| AT450 mbbr SL | 67,5 | 27,0 | 13460x2260x2500 | 2200/2000 | 2800 | 1 | 2,70 |
Posibilidad de ampliación con una estación de bombeo a la planta de tratamiento de aguas residuales (PTAR) y tratamiento adicional.

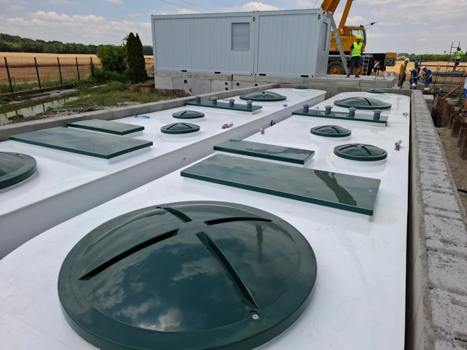

Instalación de la planta de tratamiento de aguas residuales AT 150 MBBR SL a AT 450 MBBR SL
Las plantas de tratamiento de aguas residuales AT 150 MBBR SL a AT 450 MBBR SL se instalan en la excavación como tanques empotrados sobre una losa de hormigón armado de aproximadamente 300 mm de espesor, de manera que el borde superior de las entradas de inspección (chimeneas) sobresalga aproximadamente 50 mm por encima del terreno preparado. La construcción de las plantas de tratamiento de aguas residuales es autoportante, sin necesidad de hormigón. El tanque se rellena con material clasificado de 4/8 mm.
El relleno debe realizarse por capas, creando simultáneamente una contrapresión mediante la entrada de agua al tanque.
