Plantas de tratamiento de aguas residuales ovaladas - AT30 a AT250 ovaladas

Plantas de tratamiento de aguas residuales ovaladas - Aquatec VFL AT30 a AT250 ovaladas

Las plantas de tratamiento de aguas residuales AT 30 a AT 250 ovaladas fueron inventadas para depurar las aguas residuales de bloques de casas, pueblos pequeños, partes de un pueblo, propiedades de alojamiento, restaurantes, propiedades de recreo, fábricas de fabricación, parques industriales. Tras la depuración preliminar de las aguas residuales industriales con contaminación orgánica, las plantas sirven de tratamiento biológico para fábricas de procesamiento de carne, fábricas y mataderos de productos lácteos, bodegas, etc. Además, el agua depurada puede verterse a las aguas superficiales o subterráneas, respectivamente puede reutilizarse para el riego.

La planta de tratamiento de aguas residuales Aquatec VFL ovalada incluye:

  • Reactor biológico de la unidad de tratamiento de aguas residuales.
  • Tanque de bomba de aire integrado en la cubierta de la PTAR.
  • Unidad de control AQC Basic con control remoto GSM.
  • Bomba de aire o Bombas de aire según el tipo de PTAR.
  • Enchufe de 230V.

Descripción básica de las plantas de tratamiento de aguas residuales VFL®

Las plantas de tratamiento de aguas residuales compactas, denominadas "sistema de un tanque", desde la AT30 ovalada hasta la AT250 ovalada, están compuestas por un único tanque vertical de planta ovalada, fabricado en polipropileno - el reactor biológico. Las dimensiones de las plantas son ideales para transportarlas en un contenedor marítimo estándar o en un camión normal.

La gama de pequeñas plantas de tratamiento de aguas residuales de AT30 oval a AT250 oval está diseñada para soluciones descentralizadas y semicentralizadas de tratamiento de aguas residuales en el rango de 4,5 a 37,5 metros cúbicos por día (30PE-250PE).

Los sistemas de tratamiento de aguas residuales compuestos por los reactores biológicos de AT30 oval a AT250 oval pueden ampliarse gradualmente instalando varias unidades en paralelo.

Diseño de la solución para el proyecto de PTAR Diseño de la solución para el proyecto de PTAR Apoyo durante el proyecto de la PTAR Apoyo durante el proyecto de la PTAR Realización rápida y sencilla del proyecto de PTAR Realización rápida y sencilla del proyecto de PTAR
Transporte en vehículos y contenedores estándar Transporte en vehículos y contenedores estándar Depósito integrado para el soplador Depósito integrado para el soplador Conexión eléctrica de 230 V para la PTAR Conexión eléctrica de 230 V para la PTAR
Relleno reforzado del tanque con materiales clasificados Relleno reforzado del tanque con materiales clasificados Sistema de cierre de acero inoxidable para PTAR Sistema de cierre de acero inoxidable para PTAR Control remoto de planta de tratamiento de aguas residuales
Control remoto de planta de tratamiento de aguas residuales

Laberinto de Flujo Vertical - VFL® (Vertical Flow Labyrinth)

Laberinto de Flujo Vertical - VFL® (Vertical Flow Labyrinth)

Las plantas de tratamiento de aguas residuales de la serie AT 30 oval a AT 250 ovaladas se suministran como estándar o como línea tecnológica completa compuesta por un reactor biológico totalmente de plástico con posibilidad de ampliación con una estación de bombeo con pretratamiento mecánico y un depósito de lodos, respectivamente.

Las plantas de tratamiento de aguas residuales AT 30 a AT 250 ovaladas son ideales para el transporte en camiones convencionales o en contenedores.

La tecnología Laberinto de Flujo Vertical - VFL®, utilizada en el reactor biológico, está protegida internacionalmente por patente. La tecnología de tratamiento garantiza la alta calidad del agua depurada, bajos costes de inversión y explotación.

Los parámetros garantizados y comúnmente alcanzados de los efluentes de las plantas de tratamiento de aguas residuales se muestran en la tabla debajo. La calidad del agua depurada se corresponde con los requisitos de la Directiva n.º 359/2022 en las Recopilaciones de Leyes según el Gobierno de la República Eslovaca para el vertido del agua en el suelo o en la superficie (51-2000 EO).

Valores obtenidos tras el tratamiento biológico:

Plantas de tratamiento de aguas residuales ovaladas - Aquatec VFL AT30 a AT250 ovaladas

Parámetro Valores alcanzados habitualmente
DQOCr 35 mg/l
BDO5 10 mg/l
SS 10 mg/l
N-NH4 2 mg/l
Ntot 15 mg/l
Ptot 3 mg/l

Valores obtenidos después del tratamiento terciario:

Parámetro Valores alcanzados habitualmente
DQOCr 35 mg/l
BDO5 10 mg/l
SS 10 mg/l
N-NH4 2 mg/l
Ntot 15 mg/l
Ptot 1 mg/l

Parámetros técnicos de las plantas de tratamiento de aguas residuales AT30 – 250 ovaladas:

TIPO Caudal diario
[m3/día]
Carga diseñada
[kg BDO5/día]

Volumen útil
[m3]

Largo x Ancho
x Altura del reactor
[mm]
Altura de
entrada/salida

[mm]

Peso del
reactor

[kg]

Nº de
reactores
Entrada de
alimentación

[kW]
AT 30 oval 4,5 1,8 11,6 3720 x 2260 x 2250 1700/1500 750 1 0,36
AT 40 oval 6,0 2,4 15,0 4660 x 2260 x 2250 1700/1500 850 1 0,45
AT 50 oval 7,5 3,0 19,5 4850 x 2260 x 2500 2200/1900 940 1 0,45
AT 75 oval 11,3 4,5 19,8 5160 x 2260 x 2500 2200/1900 1040 1 0,72
AT 100 oval 15,0 6,0 25,5 6410 x 2260 x 2500 2200/1900 1400 1 0,72
AT 120 oval 18,0 7,2 28,5 7110 x 2260 x 2500 2200/1900 1460 1 0,90
AT 150 oval 22,5 9,0 35,0 8560 x 2260 x 2500 2200/1900 1750 1 1,08
AT 175 oval 26,3 10,5 40,5 9760 x 2260 x 2500 2200/1900 2000 1 1,08
AT 200 oval 30,0 12,0 45,3 10960 x 2260 x 2500 2200/1900 2230 1 1,35
AT 225 oval 33,8 13,5 49,8 12000 x 2260 x 2500 2200/1900 2360 1 1,35
AT 250 oval 37,5 15,00 60,0 13460 x 2260 x 2500 2200/1900 2800 1 1,35

Plantas de tratamiento de aguas residuales ovaladas - Aquatec VFL AT30 a AT250 ovaladas

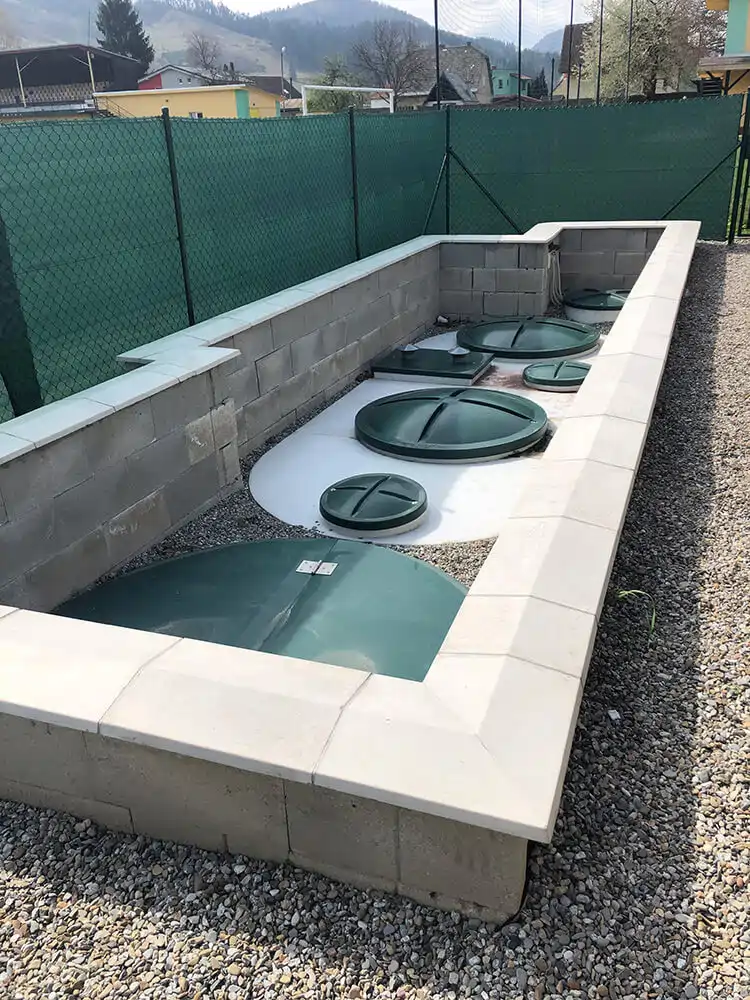

Instalación de plantas de tratamiento de aguas residuales ovaladas AT30 a AT250

Se instalan en un pozo preparado previamente como tanques subterráneos sobre una losa de hormigón con un espesor de unos 300 mm de forma que el borde superior de las arquetas de revisión se superponga unos 50 mm sobre el terreno. La planta de tratamiento de aguas residuales está reforzada, sin necesidad de poner hormigón alrededor.

El relleno de los tanques se realiza con un material clasificado de fracción 4/8 mm.

El relleno debe hacerse por capas, mientras se crea una contrapresión llenando de agua el tanque.
