Las plantas de tratamiento de aguas residuales residenciales AT6 - AT20 se inventaron para depurar las aguas residuales de las viviendas unifamiliares.

	Diseño de una solución de PTAR precisa		Consultoría para soluciones de tratamiento de aguas residuales		Plazos de entrega rápidos de la PTAR
	Transporte en camiones de tamaño normal		Probado en el Instituto de Pruebas PIA de Tecnología de Aguas Residuales en Aachen, Alemania		Conexión eléctrica de 230 V para PTAR residencial
	Diseño autoportante relleno con material clasificado		Sistema de cierre de acero inoxidable para PTAR		Control remoto de planta de tratamiento de aguas residuales

Nuestro servicio en materia de plantas de tratamiento residenciales:

COLOCACIÓN de la planta de tratamiento de aguas residuales

PUESTA EN MARCHA de la planta de tratamiento de aguas residuales

SERVICIO de la planta de tratamiento de aguas residuales

Instalación sencilla de las plantas de tratamiento de aguas residuales AT

Las PTAR de los tipos AT 6 a AT 20 se instalan en un foso con una losa de hormigón armado de 15 cm de espesor en el fondo, de modo que el borde superior del tanque de la PTAR sobresalga unos 5 cm por encima del terreno. En caso necesario, y si la documentación del proyecto lo exige, la PTAR se hormigonará hasta la altura especificada en la documentación del proyecto. La PTAR debe llenarse de agua (hasta el nivel de la tubería de desagüe) antes de realizar el relleno. Las instrucciones detalladas para la instalación de las PTAR figuran en el manual de instrucciones adjunto. El equipo técnico de Aquatec VFL puede encargarse de la instalación.

	Cámara de retención integrada		Espesor de la pared del tanque de 8 mm y polipropileno estable a los rayos UV		Garantía de estanqueidad de 10 años
	Materiales de primera calidad utilizados para las plantas de tratamiento de aguas residuales		Sistema de cierre de acero inoxidable para cada planta de tratamiento de aguas residuales		Garantía de devolución del 100% de su dinero

Unidades de control para plantas de tratamiento de aguas residuales Aquatec VFL AQC BASIC o AQC BASIC GSM			Soplador de aire para plantas de tratamiento de aguas residuales		Depósito para el soplador para plantas de tratamiento de aguas residuales

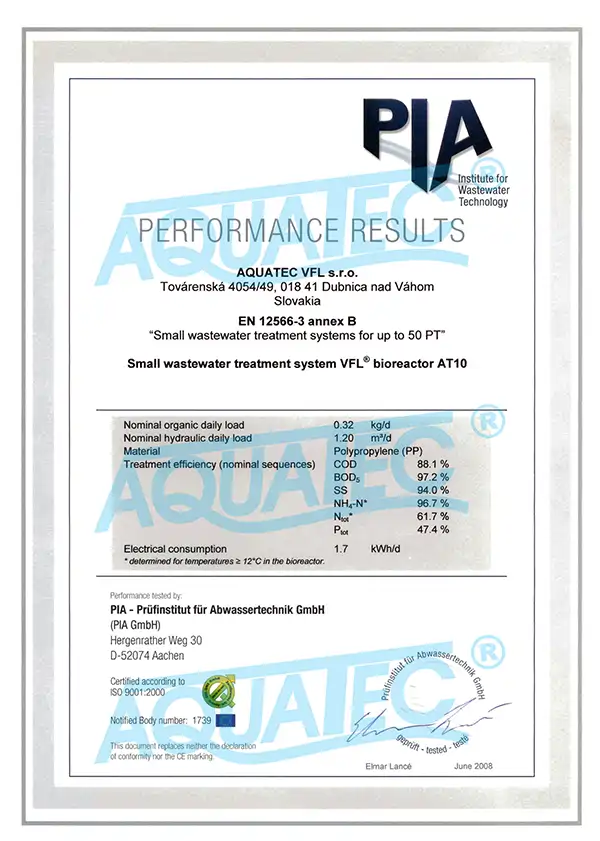

Evaluación del centro de pruebas alemán PIA Aachen, donde testeamos varias de nuestras plantas de tratamiento de aguas residuales.

Parámetros técnicos:

TIPO	Personas conectadas  [nº]	Diámetro x altura del tanque [mm]	Diámetro del pozo [mm]	Altura y DN de entrada/salida [mm]	Volumen útil [m3]	Caudal diario [m3/día]	Peso [kg]	Soplante [L]	Tensión [V]
AT 6	2-5	1400x1800	1400*	1300/1150 -DN125	1,70	0,60	105	60	230
AT 8	6-7	1400x2200	1400*	1700/1500 -DN125	2,20	0,90	125	60	230
AT 10	8-9	1750x2200	1400	1500/1250 -DN125	3,10	1,20	195	80	230
AT 12	9-10	1750x2400	1400	1700/1500 -DN125	3,70	1,50	225	100	230
AT 15	11-15	2050x2200	1400	1700/1500 -DN150	5,10	1,95	330	120	230
AT 20	16-20	2050x2700	1400	2200/2000 -DN150	6,70	2,70	405	150	230

* según la solución elegida de 600 mm

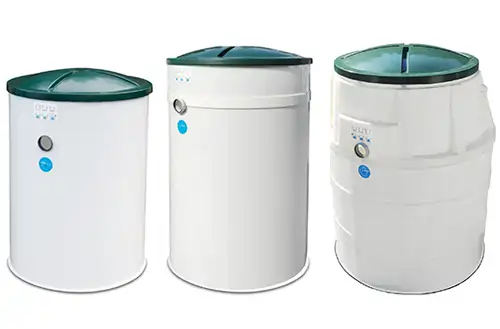

Plantas de tratamiento de aguas residuales AT6, AT8 y AT10 de la empresa Aquatec VFL. Comparación de tamaño y forma:

Laberinto de Flujo Vertical - VFL® - Proceso de tratamiento

La tecnología utiliza un proceso de lodos activados de flujo continuo con eliminación biológica de nitrógeno y fósforo, que combina los siguientes procesos en un único tanque: pretratamiento mecánico, recogida de lodos sobrantes, tratamiento biológico mediante un proceso de lodos activados de baja carga, separación del agua tratada de los lodos activados en la cámara de clarificación final, equilibrado del flujo de entrada fluctuante de aguas residuales en la cámara de retención. El proceso de tratamiento consta de varios procesos tecnológicos. Las aguas residuales brutas fluyen a la cámara de lodos activados no aireados con zonas anaerobias y anóxicas que crean y se mezclan con los lodos activados recirculados, el pretratamiento mecánico de las aguas residuales brutas entrantes y la descomposición de las impurezas gruesas, la desnitrificación y la acumulación de contaminación orgánica fácilmente degradable tiene lugar en la cámara de lodos activados no aireados, que está dividida por tabiques interiores para crear un laberinto de flujo vertical, donde se establece la circulación interna.

Además, se permite que la mezcla fluya gravitacionalmente hacia la cámara de lodos activados aireados con difusores de burbujas finas. En condiciones óxicas se produce la degradación biológica de la contaminación orgánica, la nitrificación y la absorción de fósforo.  Los lodos activados fluyen hacia la cámara de clarificación final, donde los lodos activados se separan de las aguas residuales tratadas. Las aguas residuales tratadas se vierten a un flujo de agua, se infiltran o se reciclan, y los lodos activados separados se recirculan mediante elevadores de aire.

Se instala un regulador de caudal en el nivel de agua de la cámara de clarificación final que controla el caudal de salida para mantener el nivel de agua entre el nivel normal y el nivel máximo del depósito (cámara de retención integrada).

El aire a presión se suministra mediante soplantes para la aireación de la cámara de lodos activados y para la recirculación mediante bombas de elevación de aire. La recirculación y la aireación se controlan mediante una unidad de control por microprocesador que también permite que la planta de tratamiento de aguas residuales funcione en varios modos en función de la carga.



1 - Zonas anaeróbica y anóxica con "Laberinto de flujo vertical".

2 - Cámara óxica

3 - Cámara de clarificación final

4 - Cámara de retención integrada

5 - Recirculación interna

6 - Recirculación de lodos

7 - Difusor de burbujas finas

8 - Regulador de caudal



La tecnología de Laberinto de Flujo Vertical - VFL®, utilizada en el reactor biológico, está protegida internacionalmente por patente. La tecnología de depuración garantiza la alta calidad del agua depurada y bajos costes de inversión y funcionamiento.



Unión Europea

La planta de tratamiento de aguas residuales AT cumple los requisitos de resistencia a la entrada brusca de aguas residuales. Garantiza el funcionamiento homogéneo de la planta de tratamiento de aguas residuales en caso de salida brusca de un gran volumen de agua (por ejemplo, bañera, lavadora, etc.). El principal problema de la planta de tratamiento de aguas residuales es el vertido de los lodos activados en cada entrada brusca de agua, lo que permite resolver este problema.
