Planta de tratamiento de aguas residuales AT MBBR
Plantas de tratamiento de aguas residuales con bioportadores AT MBBR: información general
Las plantas de tratamiento de aguas residuales de las series AT4 MBBR a AT20 MBBR representan un tipo de plantas de tratamiento de aguas residuales domésticas , donde el tratamiento biológico de aguas residuales garantiza el crecimiento de microorganismos (biopelícula) en bioportadores flotantes mediante tecnología MBBR (Reactor de Biopelícula de Lecho Móvil). Se utilizan para tratar aguas residuales de viviendas unifamiliares, edificios residenciales, conjuntos residenciales y de fuentes de aguas residuales donde se generan aguas residuales. Las EDAR con tecnología MBBR también son adecuadas para tratar aguas residuales de fuentes que no son aguas residuales, como pequeñas plantas de producción de lácteos, panadería y confitería, y otras pequeñas plantas de producción de alimentos. Los reactores de biopelícula también se pueden utilizar donde las aguas residuales se generan solo estacionalmente (casas de campo).
Las plantas de tratamiento de aguas residuales domésticas con biotransportador de la serie AT 4 - AT 20 MBBR son una solución y aportan ventajas a cada hogar:
- Sistema sencillo sin necesidad de ajustar válvulas de aire en la EDAR,
- Sistema estable que soporta fluctuaciones de carga (operación de una planta de tratamiento de aguas residuales en una casa rural),
- Los lodos no se eliminan del sistema incluso con una mayor carga hidráulica,
- No se produce formación de espuma biológica.
- Resiste efectos tóxicos, tolera fluctuaciones de pH,
- Cumple con la norma prescrita EN 12566-3.
- Posibilidad de reducir el número de inspecciones de EDAR a 1x cada 2 años (con control GSM).
Las aguas residuales tratadas pueden vertirse en aguas superficiales o subterráneas, reciclarse utilizándolas para el riego de césped y plantas ornamentales, o utilizarse para fines técnicos después de su filtración.
Las plantas de tratamiento de aguas residuales de AT MBBR cumplen: la categoría I y la categoría II según el Reglamento del Gobierno de la República Eslovaca n.º 359/2022 Col. para vertidos tanto a aguas superficiales como subterráneas para tamaños de fuente de hasta 50 EO.
 |
TRANSPORTE |
 |
Unidad de control AQC MBBR GSM |
 |
TANQUE SOPLADOR
para plantas de tratamientode aguas residuales |
 |
ASENTAMIENTO EN UNA EXCAVACIÓN PREPARADA - sin trabajos de excavación |
 |
PUESTA EN SERVICIO DE LA PTAR |
 |
opción: SERVICIO CONTRACTUAL REGULAR plantas de tratamiento de aguas residuales |
Las plantas de tratamiento de aguas residuales AT4 MBBR – AT20 MBBR siempre se suministran con la unidad de control con microprocesador AQC MBBR GSM y un eje de soplador.
La unidad de control con microprocesador AQC MBBR GSM permite el control totalmente automático del suministro de aire a las plantas de tratamiento de aguas residuales de la serie AT MBBR. Regula los procesos tecnológicos individuales de la planta, automatiza, simplifica y reduce los costes operativos. El centro de servicio recibe información directa sobre el estado actual o posibles interrupciones de la planta, y permite configurar el modo de funcionamiento de forma remota. Equipar la unidad de control con un módulo GSM permite reducir el número de revisiones a una vez cada dos años.
La unidad de control con microprocesador AQC MBBR se fabrica, prueba y certifica íntegramente en Eslovaquia. La calidad de los materiales utilizados, el diseño de la unidad de control y su diseño garantizan un funcionamiento impecable incluso en entornos húmedos (IP 44). La unidad de control incluye un modo continuo y de arranque, así como varios modos de funcionamiento estándar de la planta de tratamiento, así como modos adicionales, como el modo de vacaciones o el llamado modo de chat, que permiten adaptar el funcionamiento de la planta a la carga actual. En caso de corte de suministro eléctrico o avería del soplador, la electroválvula o un dispositivo adicional, la unidad de control emite una señal acústica y visual. La unidad de control AQC MBBR, con módulo GSM, informa al centro de servicio en línea. Una vez solucionado el fallo (por ejemplo, al restablecerse el suministro eléctrico), la unidad de control vuelve automáticamente al modo preestablecido y el corte de suministro eléctrico queda registrado en la memoria interna de la unidad.
La unidad de control se ubica en el eje del ventilador. En el caso del módulo GSM, debe estar dentro del alcance de la señal GSM.
Ventajas de las plantas de tratamiento de aguas residuales AT MBBR Aquatec VFL
 |
Cámara de retención integrada para aguas residuales |
|
El espesor de la pared del tanque es de 8 mm y está hecho de polipropileno estable a los rayos UV. |
|
10 años de garantía de estanqueidad |
|
|
Materiales de primera calidad utilizados para plantas de tratamiento de aguas residuales |
|
Sistema de cierre de acero inoxidable para cada planta de tratamiento de aguas residuales |
|
Garantía de devolución del 100% del dinero |
 |
 |
 |
||
|

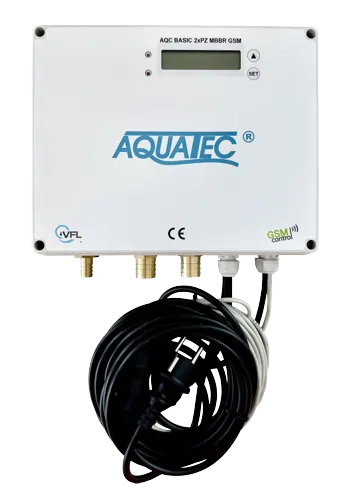

Unidades de control para plantas de tratamiento de aguas residuales Aquatec VFL AT MBBR AQC MBBR GSM |
Soplador de aire para plantas de tratamiento de aguas residuales |
Tanque para el soplador para
plantas de tratamiento de aguas residuales
|
Parámetros técnicos:
| TIPO |
Personas vinculadas [no.] |
Del tanque x altura [mm] |
Diámetro del pozo de registro [mm] |
Altura y DN de entrada/salida [mm] |
Peso [kg] |
Entrada diaria [m3/d] |
Soplador [Liter] |
Voltaje [V] |
| AT 4 mbbr | 4 | 1400x2200 | 1400 | 1700/1600 -DN125 | 165 | 0,60 | 60 | 230 |
| AT 7 mbbr | 7 | 1750x2200 | 1400 | 1700/1600 -DN125 | 330 | 1,05 | 100 | 230 |
| AT 10 mbbr | 10 | 2050x2200 | 1400 | 1700/1600 -DN125 | 410 | 1,50 | 120 | 230 |
| AT 13 mbbr | 13 | 2300x2400 | 1400 | 1800/1700 -DN125 | 540 | 1,96 | 150 | 230 |
| AT 20 mbbr | 20 | óvalo: 3660x2000x2250 | 1400 | 1700/1600 -DN160 | 840 | 3,00 | 200 | 230 |
Proceso de tratamiento en una planta de tratamiento de aguas residuales domésticas en MBBR
Las plantas de tratamiento de aguas residuales domésticas tipo AT4 MBBR a AT20 MBBR utilizan el proceso MBBR: un reactor de biopelícula de lecho móvil. El dispositivo consta de un tanque cilíndrico de polipropileno (biorreactor), que combina en un solo tanque las funciones de tratamiento primario/mecánico, acumulación de lodos primarios y biológicos, tratamiento biológico mediante el proceso MBBR y separación de agua purificada y lodos biológicos.
El tanque del biorreactor se divide en tres áreas funcionales:
- área de tratamiento primario
- área de tratamiento biológico
- área de separación.
Las aguas residuales de aguas residuales con impurezas gruesas fluyen hacia una cesta retráctil en el área de tratamiento primario. Las impurezas gruesas no biodegradables se recogen en la cesta y las impurezas gruesas biodegradables se descomponen mediante la acción de las fuerzas hidrodinámicas de la aireación de burbujas gruesas bajo la cesta y la recirculación de lodos biológicos desde el espacio de separación. Las aguas residuales pretratadas mecánicamente fluyen hacia el espacio primario, donde se produce la sedimentación y la descomposición anaeróbica de los lodos primarios y biológicos. Las aguas residuales pretratadas primarias fluyen hacia el espacio de tratamiento biológico. El espacio de tratamiento biológico contiene bioportadores suspendidos sobre los cuales se concentra un cultivo de microorganismos (biopelícula), lo que garantiza el tratamiento biológico. La flotación de los bioportadores se garantiza mediante elementos de aireación en el fondo del espacio aireado y un soplador. La biomasa muerta y separada de la superficie de los bioportadores forma lodos biológicos, que fluyen junto con las aguas residuales purificadas hacia el espacio de separación. En la zona de separación, las aguas residuales purificadas se separan y fluyen a través del regulador de caudal hacia el desagüe. El regulador de caudal impide que los lodos flotantes sean arrastrados. Los lodos sedimentados del fondo de la zona de separación se bombean mediante una bomba de gran cilindrada hacia la zona primaria para su acumulación y descomposición anaeróbica.
Los lodos biológicos sedimentados se bombean desde la zona de separación a la zona primaria, donde su volumen se reduce por descomposición en condiciones anaeróbicas y, junto con los lodos primarios más pesados, se almacenan en la parte inferior de la zona de lodos, desde donde se extraen mediante bombeo y vaciado periódicos a intervalos que dependen de la carga de la EDAR o tras alcanzar un nivel alto de lodos. La evacuación de los lodos biológicos sedimentados se controla automáticamente mediante una válvula electromagnética.
Un soplador suministra aire comprimido para airear la zona con bioportadores y operar las bombas Mammoth. El soplador impulsa el aire hacia un distribuidor con válvulas de control, que distribuye el aire a las bombas Mammoth y a los elementos de aireación de burbuja gruesa según la configuración de las válvulas del distribuidor.
El soplador y la válvula electromagnética para la eliminación de lodos están controlados por una unidad de control con microprocesador. Los fallos del soplador y del suministro eléctrico se notifican mediante señalización óptica y acústica, o por conexión GSM.
1 - Entrada
2 - Cesta para recoger la suciedad gruesa
3 - Área de tratamiento primario
4 - Área de tratamiento biológico con bioportadores
5 - Elemento de aireación
6 - Área de separación
7 - Recirculación de lodos
8 - Dispositivo de acumulación
9 - Drenaje
10 - Mezcla de pretratamiento mecánico con burbuja gruesa - tanque
11 - Unidad de control por microprocesador AQC MBBR (GSM)
12 - Soplador
13 - Distribuidor de aire
14 - Alimentación 230 V, 50 Hz
Unión Europea
La planta de tratamiento de aguas residuales AT cumple los requisitos de resistencia a la entrada brusca de aguas residuales. Garantiza el funcionamiento homogéneo de la planta de tratamiento de aguas residuales en caso de salida brusca de un gran volumen de agua (por ejemplo, bañera, lavadora, etc.). El principal problema de la planta de tratamiento de aguas residuales es el vertido de los lodos activados en cada entrada brusca de agua, lo que permite resolver este problema.
