Vodomerné šachty VS

pdfplastová vodomerná šachta VS vodomerné šachty leták na stiahnutie

Fotogaléria - vodomerné šachty

Sú vyrábané technológiou rotačného odlievania plastov. Pre zabezpečenie vysokej pevnosti a statickej odolnosti je plášť nádrže vyhotovený
z prvotriedneho polyetylénu. V závislosti od prevedenia sa rozdeľujú na typ VS.

  • rotačne odlievaný plášť nádrže
  • dlhá životnosť
  • nízka hmotnosť
  • jednoduchá manipulácia
  • uloženie bez obetónovania
  • bezkonkurenčný pomer cena / kvalita
  • vodomer chránený proti zamrznutiu
  • uzamykateľný kryt

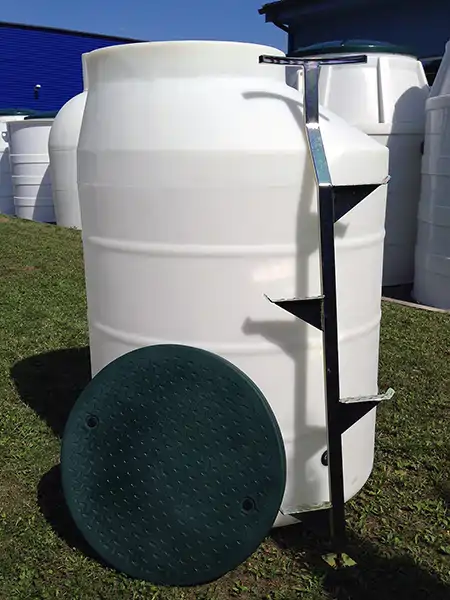

Vodomerná šachta typu VS pozostáva z jednoliatej plastovej nádrže, ktorej rozmery a tvar (excentricky umiestnený revízny vstup) umožňujú bezproblémový vstup osoby pre potrebu inštalácie, výmeny alebo odpočtu vodomeru. Celý rozvod vrátane vodomeru sa inštaluje v spodnej časti šachty, čím je zamedzené jeho zamrznutie. Nízka hmotnosť uľahčuje manipuláciu i osadenie telesa šachty do terénu.
V základnom prevedení je vodomerná šachta vybavená krytom štandard, rebríkom a otvormi s vtokovými tesneniami DN 32 pre prepojenie vodovodného potrubia.

Osadenie vodomernej šachty

Výkop stavebnej jamy
Výkop stavebnej jamy by mal byť väčší o 40 cm ako je priemer nádrže, aby bola možná manipulácia s nádržou pri osádzaní. Pre hĺbku výkopu nádrže je potrebné k výške vodomernej šachty pripočítať
20 cm pre zhutnený štrkový podklad a zároveň odpočítať min. 5 cm na doporučený presah nádrže nad úrovňou terénu. Veľkosť výkopu podľa uvedených pravidiel: 150 cm x 165 cm (š x h).

Osadenie vodomernej šachty
Nádrž sa osádza na štrkové lôžko min. hrúbky 20 cm vyhotovené z triedeného riečneho štrku frakcie 4/8. Na obsýpanie je možné použiť triedenú zeminu zbavenú ostrých kameňov. Obsypávanie nádrže je nutné vykonávať ručne (nie strojovo) hutneným zásypom vrstveným po 30 cm. Doporučuje sa ponechať min. 5 cm presah nádrže nad úrovňou terénu, aby sa zabránilo natekaniu dažďovej vody.
V prípade výskytu spodnej vody je potrebné vodomernú šachtu kompletne obetónovať. Hrúbku základovej dosky a obetónovania je potrebné konzultovať so statikom alebo projektantom.

Tabuľka rozmerovvodomerných šácht

Typ Priemer Výška Priemer krytu
VS 1,4 1100 mm 1500 mm 600 mm (excentrický)
