Oválne čistiarne odpadových vôd (ČOV) AT s technológiou VFL®

Oválne čistiarne odpadových vôd - leták na stiahnutiePDF

čistiarne odpadových vôd Aquatec VFL ovál

Čistiarne odpadových vôd typového radu AT 30 ovál až AT 225 ovál sú vyhotovené ako jednonádržové ČOV ktoré sa môžu zapájať aj vo viacerých líniach paralelne.

Súčasť a vybavenie oválnych čistiarní odpadových vôd:

  • integrovaná šachta na dúchadlo
  • membránové dúchadlá Secoh JDK 300-500, vždy na 230V
  • riadiaca jednotka AQC Basic pre čistiarne odpadových vôd s technológiou VFL® (možnosť použit GSM modul na diaľkovú kontrolu a riadenie čistiarne odpadových vôd)

Čistiarne odpadových vôd typového radu AT 30 ovál až AT 225 ovál slúžia na čistenie splaškových odpadových vôd z obytných budov, skupín domov, častí obcí a zo zdrojov odpadových vôd, kde sa produkuje splašková odpadová voda, ako napr. ubytovacie zariadenia, reštaurácie, školy, rekreačné zariadenia, výrobné závody, priemyselné parky a pod. Po predčistení priemyselných odpadových vôd s organickým znečistením, slúžia ako biologický dočisťovací stupeň pre mäsospracujúce podniky, bitúnky, mliekárne, syrárne, vinárske závody, atď. Vyčistená odpadová voda sa vypúšťa do povrchových alebo podzemných vôd, resp. sa recykluje napríklad pri zavlažovaní trávnikov alebo okrasnej zelene.

Sortiment čistiarní odpadových vôd AT30 ovál až AT225 ovál je určený pre decentralizované a semi-centralizované riešenia čistenia odpadových vôd v rozmedzí 4,5 až 33,8 m3 / deň.
Čistiarne odpadových vôd zložené z biologických reaktorov je možné rozšíriť až na kapacitu 135 m3 / deň (900 EO) inštalovaním viacerých linií čistiarní odpadových vôd paralelne.

Návrh riešenie ČOV - Aquatec VFL návrh riešenie
čistiarne odpadových vôd
Poradenstvo ČOV - Aquatec VFL poradenstvo pri riešení
čistiarne odpadových vôd
Rýchla realizácia ČOV - Aquatec VFL rýchla realizácia
čistiarne odpadových vôd
Preprava ČOV - Aquatec VFL preprava štandardnými vozidlami Súčasť ČOV - Aquatec VFL intergrovaná šachta
na dúchadlo
Elektrické pripojenie ČOV - Aquatec VFL 230 V elektrické pripojenie
čistiarne odpadových vôd
Zapustená nádrž ČOV - Aquatec VFL samonosná konštrukcia
obsyp triedeným materiálom
Nerezové uzamykanie ČOV - Aquatec VFL nerezové uzamykanie
čistiarne odpadových vôd
Diaľková kontrola stavu ČOV - Aquatec VFL kontrola stavu čistiarne
odpadových vôd na diaľku



čistiarne odpadových vôd Aquatec VFL ovál

Popis oválnej čistiarne odpadových vôd Aquatec VFL

Čistiarne odpadových vôd typového radu AT 30 ovál až AT 225 ovál sú štandardne dodávané samostatne, alebo ako kompletná technologická linka pozostávajúca z jedného celoplastového biologického reaktora s možnosťou rožšírenia o čerpaciu stanicu s mechanickým predčistením a kalojem, resp. rozšírenie o ďalšiu technologickú linku čistiarne odpadových vôd.

Čistiarne odpadových vôd typového radu AT 30 ovál až AT 225 ovál  sú ideálne prispôsobené na prevoz klasickou kamiónovou alebo kontajnerovou dopravou.



čistiarne odpadových vôd Aquatec VFL ovál

V čistiarňach odpadových vôd je použitá vlastná technológia čistenie odpadových vôd Vertical Flow Labyrinth – VFL® (tzv. vertikálne pretekaný labyrint), ktorá je medzinárodne chránená patentom. Využitím tejto technológie v procese čistenia odpadových vôd je zabezpečená vysoká kvalita vyčistenej vody, nízke investičné a prevádzkové náklady.


Technologické parametre čistiarne odpadových vôd Kvalita vyčistenej vody zodpovedá požiadavkám nariadenia vlády SR č. 269/2010 Z. z. na vypúšťanie do povrchových aj podzemných vôd. Garantované a bežne dosiahnuteľné parametre na odtoku z ČOV:


Parameter Priemerne dosahované hodnoty Garantované hodnoty
CHSKCr 35 mg/l 70 mg/l
BSK5 10 mg/l 15 mg/l
NL 15 mg/l 20 mg/l
N-NH4 2 mg/l 5 mg/l
Ncelk 15 mg/l 25 mg/l
Pcelk 3 mg/l 7 mg/l

Technické parametre - čistiarne odpadových vôd AT30 ovál až AT225 ovál:

TYP čov Návrhový
max. prietok
[m3/deň]
Návrhové
zaťaženie
[kg BSK5/deň]

Užitočný
objem
[m3]

Dĺžka x šírka x výška
reaktora
[mm]
Výška
prítok/odtok
[mm]
Hmotnosť
[kg]
Počet
reaktorov
Inštalovaný
príkon

[kW]
AT 30 ovál 4,5 1,8 11,6 3720x2210x2250 1700/1500 750 1 0,23
AT 40 ovál 6,0 2,4 15,0 4660x2210x2250 1700/1500 850 1 0,23
AT 50 ovál 7,5 3,0 19,5 4850x2210x2500 2200/1900 940 1 0,36
AT 75 ovál 11,3 4,5 19,8 5160x2210x2500 2200/1900 1040 1 0,46
AT 100 ovál 15,0 6,0 25,5 6410x2260x2500 2200/1900 1400 1 0,72
AT 120 ovál 18,0 7,2 28,5 7110x2260x2500 2200/1900 1460 1 0,90
AT 150 ovál 22,5 9,0 35,0 8560x2260x2500 2200/1900 1750 1 0,90
AT 175 ovál 26,3 10,5 40,5 9760x2260x2500 2200/1900 2000 1 1,08
AT 200 ovál 30,0 12,0 45,3 10960x2260x2500 2200/1900 2230 1 1,35
AT 225 ovál 33,8 13,5 49,8 12000x2260x2500 2200/1900 2360 1 1,35

čistiarne odpadových vôd Aquatec VFLMožnosť rozšíriť o kalojem resp. čerpaciu stanicu k ČOV.

Osadenie čistiarne odpadových vôd AT 30 až AT 225 ovál:

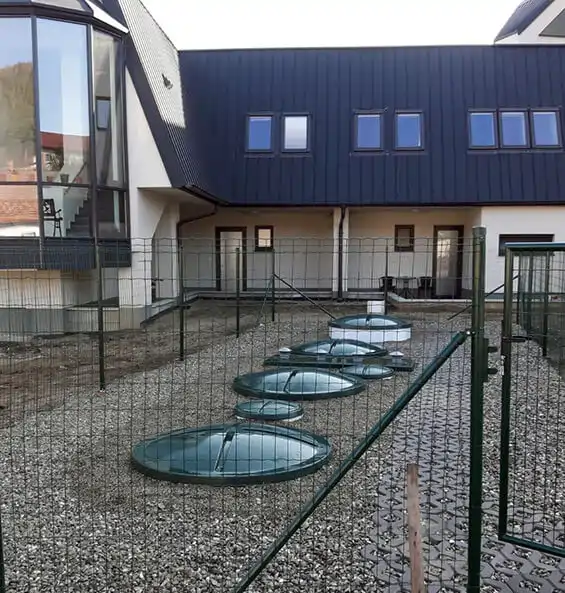

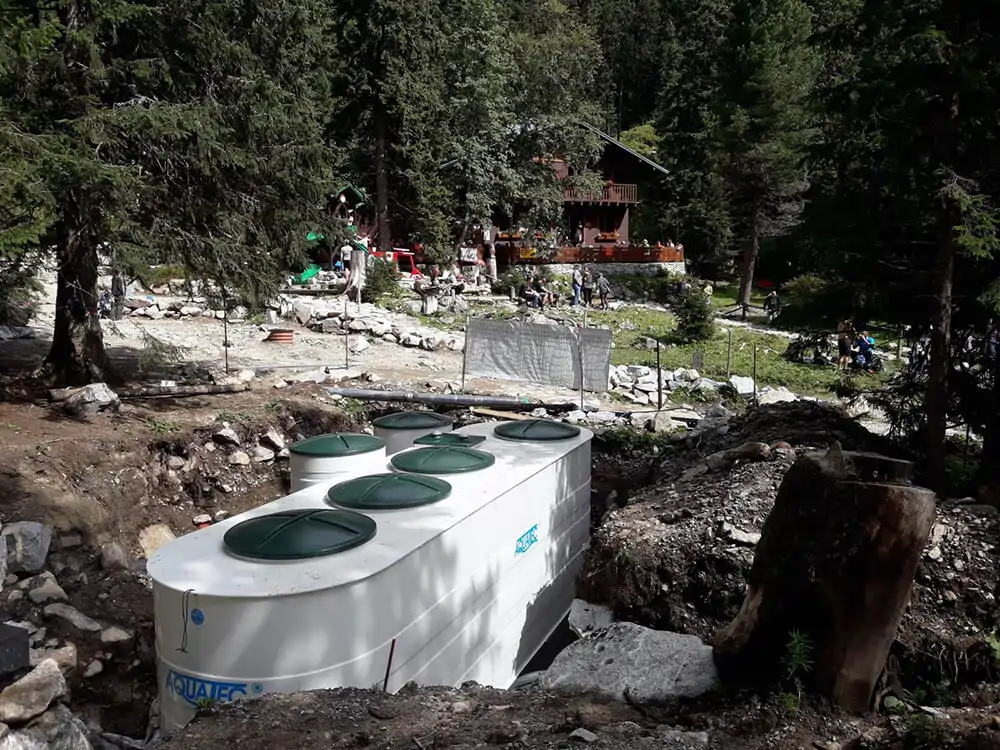

Čistiarne odpadových vôd AT 30 až AT 225 ovál sa osádzajú do výkopu ako zapustené nádrže na základovú železobetónovú dosku hrúbky cca 300 mm tak, aby vrchná hrana revíznych vstupov (komínov) vyčnievala cca 50 mm nad upravený terén. Konštrukcia čistiarní odpadových vôd je samonosná, bez nutnosti obetónovania. Obsyp nádrže sa vykonáva triedeným materiálom.
Obsypanie treba uskutočniť po vrstvách, pri súčasnom vytváraní protitlaku dopúšťaním vody do nádrže.
